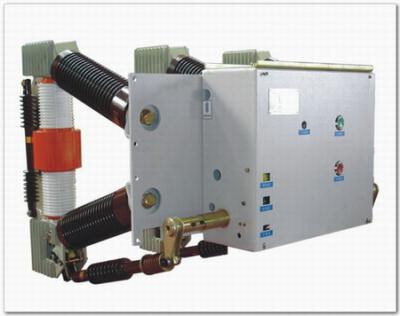

ZN12-40.5真空断路器

公司名称：	山东恒兴电器科技有限公司
产品型号：	ZN12-40.5
产品简介：	ZN12-40.5真空断路器

详细信息



ZN12-40.5户内真空断路器适用于35kV三相交流50Hz电力系统中，本断路器来弧室为瓷质结构，采用纵向磁场触头，
具有体积小，开断时产生的扩散电弧电流在触头上分布一致，不会出现局部熔融现象，还具有低电弧能量电压

（20-200V）及低截流值（4-5A），并配有高可靠性的操作机构。

本断路器采用DYT-1型弹簧储能式机构，可用交流储能支直流操作，也可以用手动操作。本断路器采用了特殊

的触头材料，使灭弧室开断能力较高，并具有很长的电寿命。
本断路器结构简单、开断能力强、寿合长、操作功能齐全无爆炸危险、维修简单，适用于发电厂、变电站等配

电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。

本断路器真空灭弧室（真空泡）推荐厂家：成都旭光、陕西宝光、贵州宇光。



序 号	名 称		单 位	参 数
1	额定电压		k	40.5
2	额定电流		A	1250		1600	2000
3	额定短路开断电流		kA	20	31.5	25	31.5
4	动稳定电流（峰值）		kA	50	80	63	80
5	4s热稳定电流		kA	20	31.5	25	31.5
6	额定短路关合电流（峰值）		kA	50	80	63	80
7	额定短路电流开断次数		次	20
8	额定操作顺序			0-03s-C0-180s-C0
9	额定绝缘水平	lmin共频耐压	kA	95
		雷电冲击耐压（峰值）		185
10	机械寿命		次	10000
11	额定单个电容器组开合电流		A	630
12	额定背对背电容器组电流		A	400
13	储能电机额定电压		V	AC、DC：110；220
14	储能电机额定功率		W	275
15	储能电机储能时间		S	≤15
16	合分闸线圈额定电压		V	AC、DC：110；220
17	合分闸线圈额定电流		A	1.91(AC)、0.89(DC)
18	过流脱扣器额定电流		A	5
19	触头开距		mm	25±2
20	触头接触行程		mm	6±2
21	三相合分不同期性		ms	≤2
22	触头合闸跳时间		ms	≤3



我公司承接用户现场断路器改造工程。
