6-35kV中性点接地电阻柜成套装置
公司名称： 山东恒兴电器科技有限公司 产品型号： HD-NRG 产品简介： 型号：HD-NRG/B、HD-NRG/F
详细信息
随着城市电网的发展，电缆线路的比例逐年增多，导致对地电容电流的剧增。对于以电缆线路为主的配电网络，采用中性点经小电阻接地方式，可以降低过电压倍数到2.6倍以下，使其不会对电器设备造成危害，延长电器设备使用寿命，又可以使继电器保护设备可靠操作，有选择地快速切除故障线路。
HD-NRG系列中性点接地电阻柜成套装置，按使用场所分为变压器中性点接地电阻、发动机中性点接地电阻。可安装于发电厂厂用电系统、变电所供电系统、工矿企业配电系统中，实现这些电网采用中性点经电阻接地的系统运行方式。HD-NRG系列中性点接地电阻柜成套装置标准设备由接地电阻元件、支持绝缘子、绝缘套管、内部连线及柜体组成，适用于50 / 60Hz电压等级为6～35kV输配电系统，是用于连结中性点与大地之间的一种限流保护型电器。安装中性点接地电阻柜后，当发生非金属性接地时，流过接地点和中性点的电流比金属性接地时显著降低，非故障相电压上升也显著降低，有限流降压作用，避免了线路和设备可能遭受的破坏。它通常用于短时工作制，不考虑长期通过大电流的能力，它的功率和电压等级视输配电系统的情况而定。在变压器中性点接地电阻柜成套装置中，如果变压器绕组为“△”接法，电网中性点需要接地时，必须加装接地变压器，然后在接地变压器中性点与地之间装设电阻器。变压器中性点接地电阻柜是包括接地变压器在内的成套接地设备。
HD-NRG系列中性点接地电阻柜成套装置，装置性能如下：
1、电阻材质采用特种不锈钢或镍铬材料。
2、电阻柜柜体材质采用冷轧钢板，表面喷涂处理，外形设计美观大方。
3、电阻抗拉强度高,抗拉强度≥700MPa。
4、电阻率高，电阻率ρ≥1.05，使电阻元件尺寸小型化。
5、电阻抗氧化能力强，在1000℃高温下能够保持良好的抗氧化能力。
6、电阻有较高的阻值稳定性，电阻温度系数＜8.5×10-5Ω／℃。
7、电阻柜阻值误差＜±5%。
8、电阻器温升为通电时间10S内不超过760℃。
9、电阻元件类型多样化，包括栅格型、网格型、带状型、螺旋绕线型、柱形绕线型等多结构电阻元件。
10、电阻实行规范化、标准化，每种类型的电阻可任意组合，装配快捷方便。
11、电阻成套装置柜在元件布局及壳体设计上，重点考虑冷却气体流通，保证良好散热效果，以消除局部高温点。12、成套装置柜体根据尺寸大小，在底部或顶部装有吊环，便于柜体搬运，柜体底部加工接地螺栓，利于外壳保护。
13、电阻柜成套装置可固定于混凝土基础台上，以保持电阻水平。设备外壳应经柜脚接地螺栓可靠接地。电阻成套装置柜外型尺寸根据用户具体参数而定。
6kV—35kV变压器中性点接地电阻参数
按用户要求设计,电阻值从1Ω-2000Ω,允许通过电流1A-2000A.电阻值的误差±3%.允许通流时间10s、15s、30s、60s、2h。
型号
系统额定
电压（kV）
短时通流
电流（A）
短时通流
时间（S）
标称阻值
（Ω）
备 注
HD-NRG/B-6
6.3
100
10
36.36
HD-NRG/B-6
6.3
200
10
18.18
HD-NRG/B-6
6.3
400
10
9.09
HD-NRG/B-6
6.3
600
10
6.06
HD-NRG/B-10
10.5
400
10
15.16
HD-NRG/B-10
10.5
600
10
10.10
HD-NRG/B-10
10.5
800
10
7.57
HD-NRG/B-10
10.5
1000
10
6.06
HD-NRG/B-35
35
1000
10
20.20
HD-NRG/B-35
35
2000
10
10.10

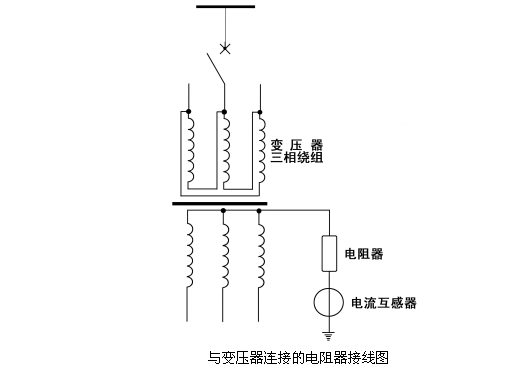

一次系统接线图
订货时注意事项：
1、系统额定电压:(KV)；
2、短时允许电流：（A）；
3、标称电阻值：（Ω）；
4、是否加装电流互感器（CT）：CT变比及容量，复合误差；
5、进出线方式：上进下出，下进下出，可选；
6、短时允许通流时间：（S）；
7、电阻柜的材质、柜体（IP）防护等级、色标及安装地点；
|
