6-10kV组合式过电压保护器

公司名称：	山东恒兴电器科技有限公司
产品型号：	HD-HFB（HFB、TBP）
产品简介：	型号 HD-HFB (HFB、TBP) HD-HFB、HFB对应保护：“D”为电动机型；“Z”为电站型；“R”为电容型； TBP 对应保护：“A”为电机型；“B”为电站型；“C”为电容型；

详细信息

本产品为HD-HFB组合式过电压保护器：

一、体积小、重量轻、安装方便；

二、残压值低，抗老化性能好；

三、保护效果好，使用范围广；

四、产品采用复合绝缘，适用于各种安装环境；

五、安装海拔小于等于3000米；

六、通流容量大。

产品全型号如下：

通用型：

电站型:  HD-HFB-Z-12.7      用于10kV系统 （原型号：HD-HFB-Z-12.7/38x12.7/31）

             HD-HFB-Z-7.6        用于6kV系统   （原型号：HD-HFB-Z-7.6/24x7.6/19）

电容型：HD-HFB-R-12.7      用于10kV系统 （原型号：HD-HFB-R-12.7/38x12.7/31）

             HD-HFB-R-7.6        用于6kV系统   （原型号：HD-HFB-R-7.6/24x7.6/19）

电机型：HD-HFB-D-12.7      用于10kV系统 （原型号：HD-HFB-D-12.7/29x12.7/29）

             HD-HFB-D-7.6        用于6kV系统   （原型号：HD-HFB-D-7.6/17x7.6/17）

高容量型：

电站型：HD-HFB-Z-12.7G/600               用于10kV系统

             HD-HFB-Z-7.6G/600                 用于6kV系统

电容型：HD-HFB-R-12.7G/600               用于10kV系统

             HD-HFB-R-7.6G/600                 用于6kV系统

电机型：HD-HFB-D-12.7G/600               用于10kV系统

             HD-HFB-D-7.6G/600                用于6kV系统

产品参数结构：

6-10kV产品结构

一、上面三个相柱分别接A、B、C三相，产品在保持原安装尺寸的前提下，增大相间绝缘距离，提高了产品的安全性能。

二、将地相柱放置于底座中，单独用接地螺栓引出，明确接地位置。

三、将高压端子与接地端位置彻底分离，防止误接线和绝缘距离不够而造成安全隐患。

四、安装时以中间柱对准高压B相确定位置，依次连接三相高压；接地线与底座侧面接地螺栓连接。

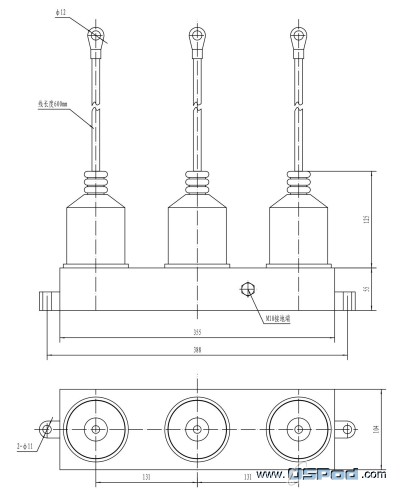

产品外形及安装尺寸：
