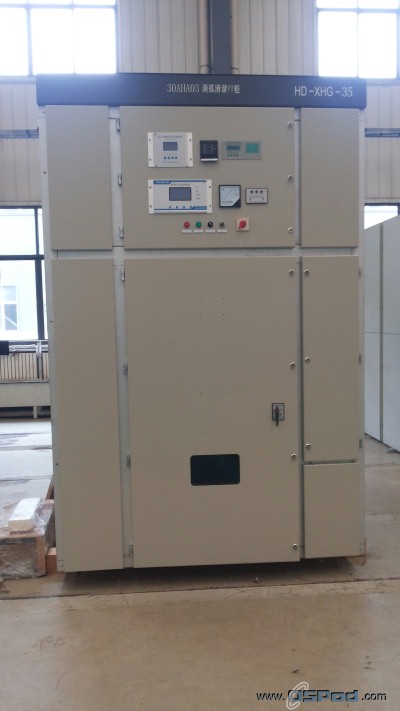

35kV微机消弧消谐PT柜
公司名称: 山东恒兴电器科技有限公司 产品型号: HD-XHG-35kV 产品简介: 型号:HD-XHG-35kV
详细信息

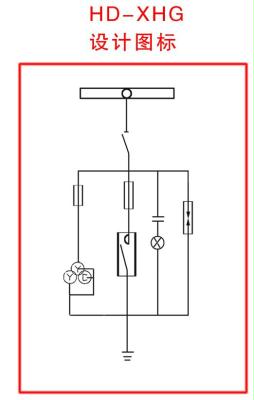

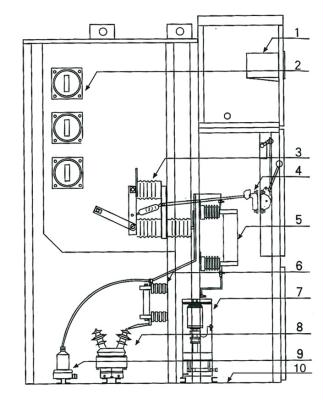

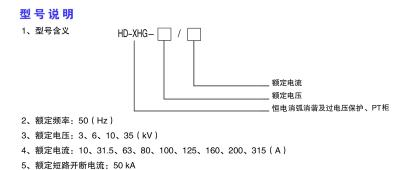

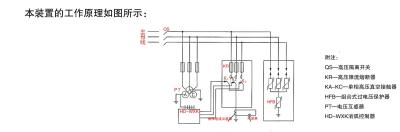

HD-XHG-35kV系列微机消弧消谐柜产品全型号:HD-XHG-35/50 HD-XHG-35/63HD-XHG-35kV系列微机消弧消谐柜产品型号说明:HD-XHG-35kV系列微机消弧消谐柜工作原理:HD-XHG-35kV系列微机消弧消谐柜标准尺寸:35kV柜:1800x2800x2600mm(宽x高x深)HD-XHG-35kV系列微机消弧消谐柜结构布置图:HD-XHG-35kV系列微机消弧消谐柜设计图标:
HD-XHG-35kV系列微机消弧消谐柜的特点说明:在35KV系统一旦发生弧光接地过电压,HD-WXK微机消弧控制器向故障相真空接触器发出合闸命令,故障相真空接触器快速动作,在2个周波内将弧光接地转化为金属性接地。故障点因弧光过电压为零而立即熄弧,非故障相过电压稳定在√3倍的额定相电压,可以长时间安全运行(国家规程要求2小时)。此时由值班人员对故障线路进行处理,或由微机选线装置自动处理。目前普通小电流接地选线装置在发生弧光接地故障时,选线准确率比较低,我们推荐采用我公司研制的暂态和稳态选线原理相结合的综合选线装置,它与HD-WXK微机消弧消谐控制器集成安装,组合使用可达到极高的选线准确率。本装置HD-WXK微机消弧消谐控制器还设置了PT断线、装置故障报警等功能;当系统发生接地故障时可发出动作信号,显示故障性质(弧光接地或金属接地或谐振)并显示故障相别;本装置设有RS485微机通讯接口,可实现与计算机联网,与综保厂家后台实现通讯。总之,在中性点不接地电网中加装HD-XHG微机消弧消谐装置后可起到如下作用:1.可在2个周波内熄灭弧光,有效地消除弧光接地过电压,从而可避免弧光接地引起的各种绝缘事故。2. 由于各类相对地及相对相之间的操作过电压均被限制到较低的水平,这就大大降低了激发铁磁谐振的可能性。3. 我公司生产的HD-XHG微机消弧消谐装置与选线装置配合,选线效果理想。4.由HD-XHG微机消弧消谐装置的工作原理可知,其限制过电压的机理与电网对地电容电流大小无关,因而其保护性能不随电网运行方式的变化而改变。5.HD-XHG微机消弧消谐装置可取代单独的PT柜。6.HD-XHG微机消弧消谐装置单独装柜,结构简单,安装方便,占地面积小,既适用于新建变电站,也适用于老站的改造。
